Каталог BMW

Модель E86

Детали узла

E86→Z4 3.0si→купе
N52
Европа

Группа 65. Аудио, навигация, информ. системы

Узел 65.1615. Универсальный антенный провод

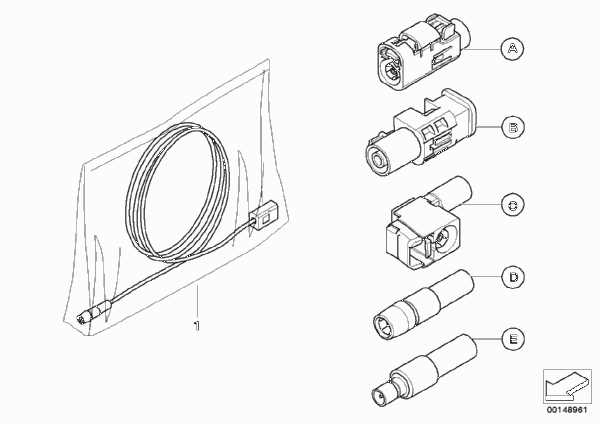

Узел 65_1615
Возможные варианты разъемов
антенных проводов поз.1 показаны
на рисунках от A до E
Антенные провода на этой
иллюстрации - это все антенные
провода, установленные в автомобиле.
Т. к. речь идет об унифицированных
длинах, получаются
избыточные длины, которые
подвязываются в виде петель в
подходящем месте в автомобиле.
Следует избегать избыточной длины
более 1,50 м.
Изготовить отсутствующий антен. провод
с помощью ассортимента рем. приспособл.
Коаксиальный кабель (см. ссылки BTE)
A - B
Втулка прямая - шпилька прямая
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
012530MMX61 12 6 981 429
A - E
Прямая розетка - прямая вилка SMB
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
015225MMX61 12 6 981 432
B - B
Шпилька прямая - шпилька прямая
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
011350MMX61 12 6 981 434
A - A
Втулка прямая - втулка прямая
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
01620MMX61 12 6 981 426
A - C
Втулка прямая - втулка угловая
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
01920MMX61 12 6 981 430
012140MMX61 12 6 981 431
013840MMX61 12 6 981 433
C - E
Угловая розетка - прямая вилка SMB
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
014645MMX61 12 6 981 435
D - E
Прямая розетка SMB - прямая вилка SMB
*****
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
015125MMX61 12 6 981 436
