Каталог BMW

Модель F15

Детали узла

F15→X5 25dX B47→SAV
B47
Индия

Группа 61. Общее э/оборудование автомобиля

Узел 61.3637. Объем ремонтных работ, особые провода

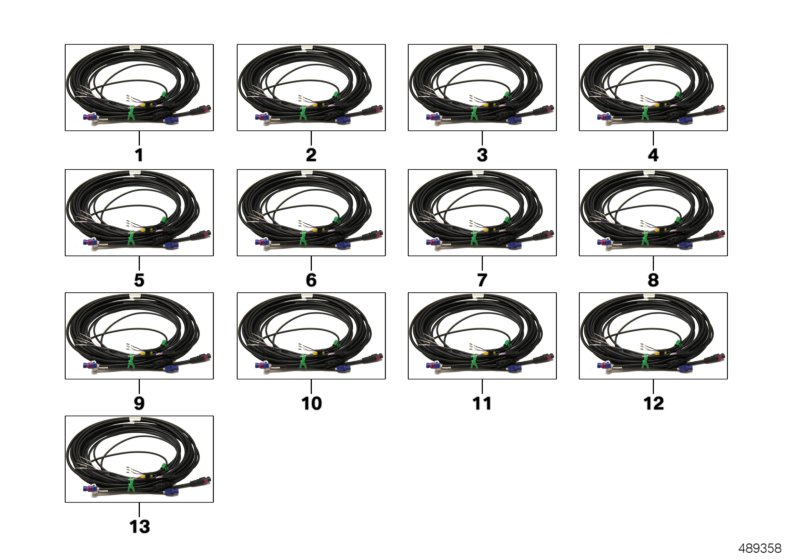

Узел 61_3637
Для автомобилей с
Видеокамера заднего хода (опция S3AGA есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
01
Содержит следующие соединения:
от A24*1S видеокам.зад.вида к X382*1S
Kar Audio,
к R3*1B CAN оконечная нагрузка/
концентратор,
к X311*1V соединитель и к X706*1V
соединитель
1 шт.61 11 9 323 111
Для автомобилей с
Surround View (опция S5DLA есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
02
Содержит следующие соединения:
от A259*2B соединение камер к
A24*2B видеокам.зад.вида, X187*2S PDC
преобразователь, X28*1S кузов, дверь
на стор.водителя, X5*1S кузов, дверь
на стор.пер.пас., X71*1V соединитель,
Z2*6B распределитель тока
Пд к A259*2B
от A259*1B соединение камер к X382*1S
KAR-Audio
1 шт.61 11 9 323 140
Для автомобилей с
"Night Vision" с распознаванием людей (опция S6UKA есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03
Содержит следующие соединения:
От A80*3B Камера ночного видения к
A42*1B Головное устройство,
X382*1B Разъем кузов/
провода аудиосистемы
и Z10*13B Масса
1 шт.61 11 9 312 859
03
Содержит следующие соединения:
От A80*3B Камера ночного видения к
A42*1B Головное устройство,
X382*1B Разъем кузов/
провода аудиосистемы
и Z10*13B Масса
1 шт.61 11 9 312 860
03
Содержит следующие соединения:
A80*2B Камера ночного видения к
X4*1S Разъем камеры ночного
видения
1 шт.61 11 9 323 101
Для автомобилей с
РАЗВЛ.СИСТ.В ЗАД.Ч.САЛОНА PROFESSIONAL (опция S6FHA есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
04
Содержит следующие соединения:
от A42*5B Головное устройство к A38*3B
Задняя развлекательная система
1 шт.61 11 9 312 872
Для автомобилей с
Функция телевидения (опция S601A есть)
и
РАЗВЛ.СИСТ.В ЗАД.Ч.САЛОНА PROFESSIONAL (опция S6FHA есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
04
Содержит следующие соединения:
от A25*1B ТВ-модуль к A38*1B Задняя
развлекательная система
1 шт.61 11 9 312 853
Для автомобилей с
РАЗВЛ.СИСТ.В ЗАД.Ч.САЛОНА PROFESSIONAL (опция S6FHA есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
05
Содержит следующие соединения:
от A38*4B Задняя развлекат.система к
X230*2B Разъем сиденья LVDS Л
От A38*5B Задняя развлекат.система к
X231*2B Разъем сиденья LVDS П
1 шт.61 11 9 323 109
Для автомобилей с
Дисплей на лобовом стекле (опция S610A есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
06
Содержит следующие соединения:
От A71*3B Комбинация приборов к A94*1B
Виртуальный дисплей
1 шт.61 11 9 323 082
Для автомобилей с
Экспортное исполнение для Японии (опция L807A есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
07
Содержит следующие соединения:
от A421*3B Гол. устр-во к X382*6S KAR
AUDIO
 L= 1265MM1 шт.61 11 9 334 976
07
Содержит следующие соединения:
X1554*1S STVB. зеркало ETC/ITS ЯПОНИЯ
к
X382*6B KAR-AUDIO
 L= 1640MM1 шт.61 11 9 334 516
Для автомобилей с
Видеокамера заднего хода (опция S3AGA есть)
или
Surround View (опция S5DLA есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
09
Содержит следующие соединения:
от X382*1B Kar Audio к A42*1B
головное устройство
1 шт.61 11 9 312 852
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
10
Содержит следующие соединения:
A42*10B головное устройство на A122*6B
разнесенная
антенна A42*16B головное устройство на
X653
антенна Bluetooth A42*6B головное
устройство на
X438*2B гнездо разъема USB/Aux A42*9B
головное устройство на A122*2B
разнесенная антенна
1 шт.61 11 9 338 163
Для автомобилей с
Функция телевидения (опция S601A есть)
и
Система навигации Professional (опция S609A есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
10
Содержит следующие соединения:
A42*10B головное устройство на A122*6B
разнесенная
антенна A42*16B головное устройство на
X653
антенна Bluetooth A42*6B головное
устройство на
X438*2B гнездо разъема USB/Aux A42*9B
головное устройство на A122*2B
разнесенная антенна
1 шт.61 11 9 338 161
Для автомобилей с
Функция телевидения (опция S601A есть)
и
Система навигации Professional (опции S609A нет)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
10
Содержит следующие соединения:
A42*10B головное устройство на A122*6B
разнесенная
антенна A42*16B головное устройство на
X653
антенна Bluetooth A42*6B головное
устройство на
X438*2B гнездо разъема USB/Aux A42*9B
головное устройство на A122*2B
разнесенная антенна
1 шт.61 11 9 338 161
Для автомобилей с
Функция телевидения (опции S601A нет)
и
Система навигации Professional (опция S609A есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
10
Содержит следующие соединения:
A42*10B головное устройство на A122*6B
разнесенная
антенна A42*16B головное устройство на
X653
антенна Bluetooth A42*6B головное
устройство на
X438*2B гнездо разъема USB/Aux A42*9B
головное устройство на A122*2B
разнесенная антенна
1 шт.61 11 9 338 161
Для автомобилей с
Функция телевидения (опция S601A есть)
или
Система навигации Professional (опция S609A есть)
или
Подготовка под систему навигации (опция S6UFA есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
11
Содержит следующие соединения:
A42*4B Головное устройство - A12*1B
Центральный информационный дисплей
1 шт.61 11 9 323 075
Для автомобилей с
Функция телевидения (опции S601A нет)
и
Система навигации Professional (опции S609A нет)
и
Подготовка под систему навигации (опции S6UFA нет)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
11
Содержит следующие соединения:
A42*4B Головное устройство - A12*1B
Центральный информационный дисплей
1 шт.61 11 9 323 074
Для автомобилей с
Круиз-контроль (опция S5ARA есть)
или
Driving Assistant (опция S5ASA есть)
или
Driving Assistant Plus (опция S5ATA есть)
или
Актив.круиз-контроль с функцией Stop&Go (опция S5DFA есть)
или
Распознавание дорожных знаков (опция S8THA есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
13
Содержит следующие соединения:
A56*2B Системы помощи водителю на базе
видеокамеры
к A84*1B Камера системы помощи водителю
на базе видеокамеры
1 шт.61 11 9 323 088
