Каталог BMW

Модель F20N

Детали узла

F20N→120i N13→5-дверный
N13
Европа

Группа 61. Общее э/оборудование автомобиля

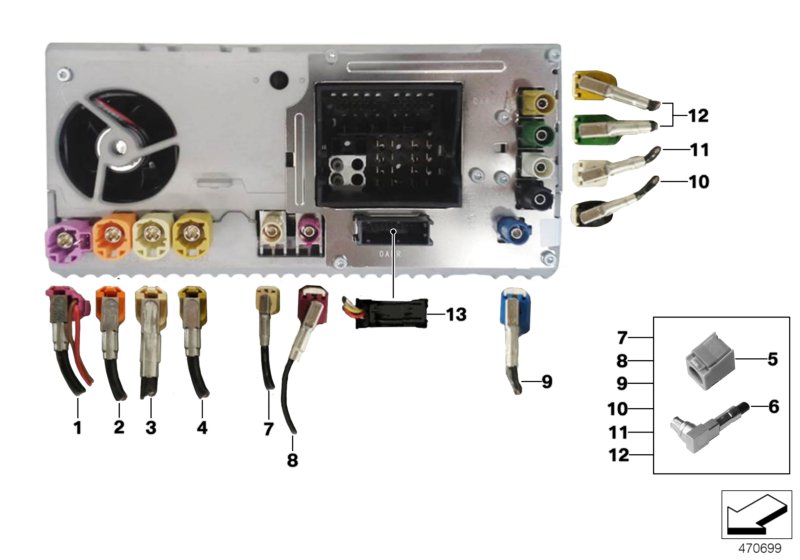

Узел 61.5143. Рем.ассорт.жгутов провод.Head Unit High

Узел 61_5143
Для автомобилей с
Система навигации Professional (опции S609A нет)
Содержит следующие соединения:
От A42*5B головного устройства к A12*1B
центральному информационному дисплею
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
011 шт.61 12 8 704 090
Для автомобилей с
Система навигации Professional (опция S609A есть)
Содержит следующие соединения:
От A42*5B головного устройства к A12*1B
центральному информационному дисплею
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
011 шт.61 12 9 399 972
Содержит следующие соединения:
От A42*10B головного устройства к X7*1B
розетке USB
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 880 MM1 шт.61 12 9 321 94107.2015
Для автомобилей с
Функция телевидения (опции S601A нет)
и
Система навигации Professional (опции S609A нет)
и
Телефония с беспроводной зарядкой (опция S6NWA есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
031 шт.61 11 6 845 91807.2015
Для автомобилей с
Функция телевидения (опции S601A нет)
и
Система навигации Professional (опции S609A нет)
и
Телефония с беспроводной зарядкой (опция S6NWA есть)
Содержит следующие соединения:
От A42*11 головного устройства к A135
3B USB- HUB
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 1985MM1 шт.61 11 6 813 68107.2015
Для автомобилей с
Функция телевидения (опция S601A есть)
и
Система навигации Professional (опция S609A есть)
и
Телефония с беспроводной зарядкой (опция S6NWA есть)
Содержит следующие соединения:
От A42*11 головного устройства к A135
3B USB- HUB
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 2105MM1 шт.61 11 6 813 68307.2015
Для автомобилей с
Функция телевидения (опция S601A есть)
и
Система навигации Professional (опции S609A нет)
и
Телефония с беспроводной зарядкой (опция S6NWA есть)
Содержит следующие соединения:
От A42*11 головного устройства к A135
3B USB- HUB
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 2105MM1 шт.61 11 6 813 68307.2015
Для автомобилей с
Функция телевидения (опции S601A нет)
и
Система навигации Professional (опция S609A есть)
и
Телефония с беспроводной зарядкой (опция S6NWA есть)
Содержит следующие соединения:
От A42*11 головного устройства к A135
3B USB- HUB
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 2105MM1 шт.61 11 6 813 68307.2015
Для автомобилей с
Teleservices (опция S6AEA есть)
и
Устр-во громкой связи с интерфейсом USB (опция S6NHA есть)
и
Apps (опция S6NRA есть)
и
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
Содержит следующие соединения:
От A42*11B головного устройства к X3*2B
AUX- втулке
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 2170 MM1 шт.61 11 9 371 94707.2015
Для автомобилей с
Teleservices (опция S6AEA есть)
и
Устр-во громкой связи с интерфейсом USB (опция S6NHA есть)
и
Apps (опция S6NRA есть)
и
Комф. телеф. связь с пом. смартфона (опции S6NSA нет)
Содержит следующие соединения:
От A42*11B головного устройства к X3*2B
AUX- втулке
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 2170 MM1 шт.61 11 9 371 94707.2015
Для автомобилей с
Teleservices (опция S6AEA есть)
и
Устр-во громкой связи с интерфейсом USB (опция S6NHA есть)
и
Apps (опции S6NRA нет)
и
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
Содержит следующие соединения:
От A42*11B головного устройства к X3*2B
AUX- втулке
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 2170 MM1 шт.61 11 9 371 94707.2015
Для автомобилей с
Teleservices (опция S6AEA есть)
и
Устр-во громкой связи с интерфейсом USB (опция S6NHA есть)
и
Apps (опции S6NRA нет)
и
Комф. телеф. связь с пом. смартфона (опции S6NSA нет)
Содержит следующие соединения:
От A42*11B головного устройства к X3*2B
AUX- втулке
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 2170 MM1 шт.61 11 9 371 94707.2015
Для автомобилей с
Teleservices (опция S6AEA есть)
и
Устр-во громкой связи с интерфейсом USB (опции S6NHA нет)
и
Apps (опция S6NRA есть)
и
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
Содержит следующие соединения:
От A42*11B головного устройства к X3*2B
AUX- втулке
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 2170 MM1 шт.61 11 9 371 94707.2015
Для автомобилей с
Teleservices (опция S6AEA есть)
и
Устр-во громкой связи с интерфейсом USB (опции S6NHA нет)
и
Apps (опция S6NRA есть)
и
Комф. телеф. связь с пом. смартфона (опции S6NSA нет)
Содержит следующие соединения:
От A42*11B головного устройства к X3*2B
AUX- втулке
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 2170 MM1 шт.61 11 9 371 94707.2015
Для автомобилей с
Teleservices (опция S6AEA есть)
и
Устр-во громкой связи с интерфейсом USB (опции S6NHA нет)
и
Apps (опции S6NRA нет)
и
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
Содержит следующие соединения:
От A42*11B головного устройства к X3*2B
AUX- втулке
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 2170 MM1 шт.61 11 9 371 94707.2015
Для автомобилей с
Teleservices (опция S6AEA есть)
и
Устр-во громкой связи с интерфейсом USB (опции S6NHA нет)
и
Apps (опции S6NRA нет)
и
Комф. телеф. связь с пом. смартфона (опции S6NSA нет)
Содержит следующие соединения:
От A42*11B головного устройства к X3*2B
AUX- втулке
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 2170 MM1 шт.61 11 9 371 94707.2015
Для автомобилей с
Teleservices (опции S6AEA нет)
и
Устр-во громкой связи с интерфейсом USB (опция S6NHA есть)
и
Apps (опция S6NRA есть)
и
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
Содержит следующие соединения:
От A42*11B головного устройства к X3*2B
AUX- втулке
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 2170 MM1 шт.61 11 9 371 94707.2015
Для автомобилей с
Teleservices (опции S6AEA нет)
и
Устр-во громкой связи с интерфейсом USB (опция S6NHA есть)
и
Apps (опция S6NRA есть)
и
Комф. телеф. связь с пом. смартфона (опции S6NSA нет)
Содержит следующие соединения:
От A42*11B головного устройства к X3*2B
AUX- втулке
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 2170 MM1 шт.61 11 9 371 94707.2015
Для автомобилей с
Teleservices (опции S6AEA нет)
и
Устр-во громкой связи с интерфейсом USB (опция S6NHA есть)
и
Apps (опции S6NRA нет)
и
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
Содержит следующие соединения:
От A42*11B головного устройства к X3*2B
AUX- втулке
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 2170 MM1 шт.61 11 9 371 94707.2015
Для автомобилей с
Teleservices (опции S6AEA нет)
и
Устр-во громкой связи с интерфейсом USB (опция S6NHA есть)
и
Apps (опции S6NRA нет)
и
Комф. телеф. связь с пом. смартфона (опции S6NSA нет)
Содержит следующие соединения:
От A42*11B головного устройства к X3*2B
AUX- втулке
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 2170 MM1 шт.61 11 9 371 94707.2015
Для автомобилей с
Teleservices (опции S6AEA нет)
и
Устр-во громкой связи с интерфейсом USB (опции S6NHA нет)
и
Apps (опция S6NRA есть)
и
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
Содержит следующие соединения:
От A42*11B головного устройства к X3*2B
AUX- втулке
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 2170 MM1 шт.61 11 9 371 94707.2015
Для автомобилей с
Teleservices (опции S6AEA нет)
и
Устр-во громкой связи с интерфейсом USB (опции S6NHA нет)
и
Apps (опция S6NRA есть)
и
Комф. телеф. связь с пом. смартфона (опции S6NSA нет)
Содержит следующие соединения:
От A42*11B головного устройства к X3*2B
AUX- втулке
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 2170 MM1 шт.61 11 9 371 94707.2015
Для автомобилей с
Teleservices (опции S6AEA нет)
и
Устр-во громкой связи с интерфейсом USB (опции S6NHA нет)
и
Apps (опции S6NRA нет)
и
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
Содержит следующие соединения:
От A42*11B головного устройства к X3*2B
AUX- втулке
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03L= 2170 MM1 шт.61 11 9 371 94707.2015
Для автомобилей с
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
04
Содержит следующие соединения:
с A42*13B головное устройство на X29*3B
штекерное соединение базовой платы
1 шт.61 11 9 376 09307.2015
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
05X61 13 6 925 15607.2015
06
Внимание: Ремонтные провода с
маркировкой "RG174" нельзя
ремонтировать с помощью этой контактной
детали, их необходимо заменять.
RTK031X61 13 6 918 29407.2015
Для автомобилей с
Устр-во громкой связи с интерфейсом USB (опция S6NHA есть)
и
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
07
Содержит следующие соединения:
От A42*16B головного устройства к E61
1B антенне Bluetooth
L= 1615MM1 шт.61 11 9 372 32007.2015
Для автомобилей с
Устр-во громкой связи с интерфейсом USB (опция S6NHA есть)
и
Комф. телеф. связь с пом. смартфона (опции S6NSA нет)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
07
Содержит следующие соединения:
От A42*16B головного устройства к E61
1B антенне Bluetooth
L= 1615MM1 шт.61 11 9 372 32007.2015
Для автомобилей с
Устр-во громкой связи с интерфейсом USB (опции S6NHA нет)
и
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
07
Содержит следующие соединения:
От A42*16B головного устройства к E61
1B антенне Bluetooth
L= 1615MM1 шт.61 11 9 372 32007.2015
Для автомобилей с
Подготовка Apple Carplay (опция S6CPA есть)
и
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
и
Телефония с беспроводной зарядкой (опция S6NWA есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
08
Содержит следующие соединения:
От A42*22B головного устройства к E206
1B антенне WLAN
L=2010MM1 шт.61 11 9 372 32107.2015
Для автомобилей с
Подготовка Apple Carplay (опция S6CPA есть)
и
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
и
Телефония с беспроводной зарядкой (опции S6NWA нет)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
08
Содержит следующие соединения:
От A42*22B головного устройства к E206
1B антенне WLAN
L=2010MM1 шт.61 11 9 372 32107.2015
Для автомобилей с
Подготовка Apple Carplay (опция S6CPA есть)
и
Комф. телеф. связь с пом. смартфона (опции S6NSA нет)
и
Телефония с беспроводной зарядкой (опция S6NWA есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
08
Содержит следующие соединения:
От A42*22B головного устройства к E206
1B антенне WLAN
L=2010MM1 шт.61 11 9 372 32107.2015
Для автомобилей с
Подготовка Apple Carplay (опция S6CPA есть)
и
Комф. телеф. связь с пом. смартфона (опции S6NSA нет)
и
Телефония с беспроводной зарядкой (опции S6NWA нет)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
08
Содержит следующие соединения:
От A42*22B головного устройства к E206
1B антенне WLAN
L=2010MM1 шт.61 11 9 372 32107.2015
Для автомобилей с
Подготовка Apple Carplay (опции S6CPA нет)
и
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
и
Телефония с беспроводной зарядкой (опция S6NWA есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
08
Содержит следующие соединения:
От A42*22B головного устройства к E206
1B антенне WLAN
L=2010MM1 шт.61 11 9 372 32107.2015
Для автомобилей с
Подготовка Apple Carplay (опции S6CPA нет)
и
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
и
Телефония с беспроводной зарядкой (опции S6NWA нет)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
08
Содержит следующие соединения:
От A42*22B головного устройства к E206
1B антенне WLAN
L=2010MM1 шт.61 11 9 372 32107.2015
Для автомобилей с
Подготовка Apple Carplay (опции S6CPA нет)
и
Комф. телеф. связь с пом. смартфона (опции S6NSA нет)
и
Телефония с беспроводной зарядкой (опция S6NWA есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
08
Содержит следующие соединения:
От A42*22B головного устройства к E206
1B антенне WLAN
L=2010MM1 шт.61 11 9 372 32107.2015
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
09
Содержит следующие соединения:
от A42*9B Head Unit к основанию
антенны E26*6B
L= 4826MM1 шт.61 11 9 374 23007.2015
10
Содержит следующие соединения:
От A42*6B головного устройства к A122*2B
разнесенной антенне
1 шт.61 11 9 371 86007.2015
11
Содержит следующие соединения:
От A42*18B головного устройства к A122
6B
разнесенной антенне
1 шт.61 11 9 371 86207.2015
Для автомобилей с
Экспортное исполнение для Кореи (опция L802A есть)
и
Принимающий модуль DAB (опция S654A есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
12
Содержит следующие соединения:
От A42*7B головного устройства к A122
3B разнесенной антенне
и
От A42*8B головного устройства к A331
4B усовершенствованному
телекоммуникационному модулю
1 шт.61 11 9 371 85907.2015
Для автомобилей с
Экспортное исполнение для Кореи (опция L802A есть)
и
Принимающий модуль DAB (опции S654A нет)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
12
Содержит следующие соединения:
От A42*7B головного устройства к A122
3B разнесенной антенне
и
От A42*8B головного устройства к A331
4B усовершенствованному
телекоммуникационному модулю
1 шт.61 11 9 371 85907.2015
Для автомобилей с
Экспортное исполнение для Кореи (опции L802A нет)
и
Принимающий модуль DAB (опция S654A есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
12
Содержит следующие соединения:
От A42*7B головного устройства к A122
3B разнесенной антенне
и
От A42*8B головного устройства к A331
4B усовершенствованному
телекоммуникационному модулю
1 шт.61 11 9 371 85907.2015
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
13
Содержит следующие соединения:
От головного устройства A42*3B к
переднему электронному модулю A173*10B
1 шт.61 11 9 372 33007.2015
Для автомобилей с
Teleservices (опция S6AEA есть)
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
13
только в комбинации с
1 шт.61 11 9 371 91807.2015
--
Содержит следующие соединения:
A42*3B головное устройство к A331*1B
усовершенствованный
телекоммуникационный модуль
1 шт.61 11 9 372 33007.2015
