Каталог BMW

Модель G05

Детали узла

G05→X5 40iX→SAV
B58C
Индонезия

Группа 61. Общее э/оборудование автомобиля

Узел 61.6316. Штекерное соединение H1*1B-->M176*1B

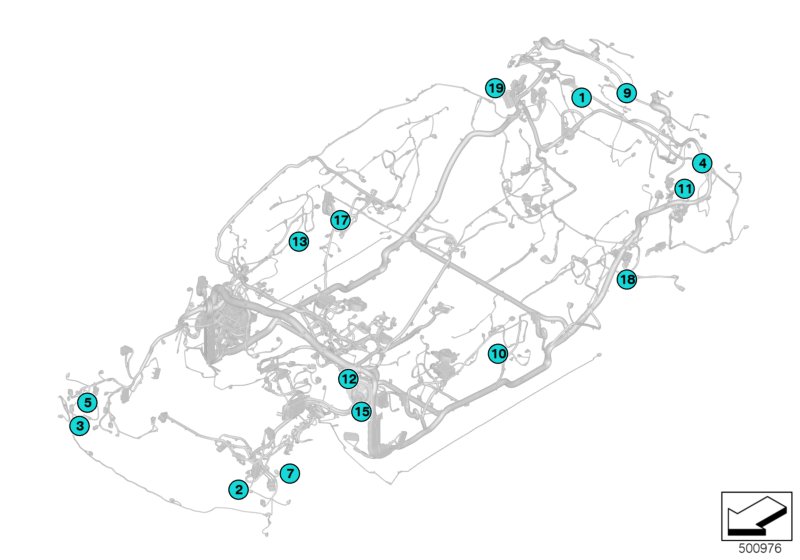

Узел 61_6316
Внимание:
Детали, указанные в "использовать только
в сочетании с", не требуют
обязательного заказа, они служат для
информации и могут быть заказаны
при необходимости.
Все указанные ниже корпуса вилок/
гнезд разъемов приводятся в качестве
примера
обзора установки с условными
обозначениями. Точное место
установки для соответствующего
транспортного средства необходимо
уточнять
в системе "AIR".
H1*1B - сирена с датчиком крена
*****
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
013 POL.1 шт.61 13 8 365 348
--0,2-0,35 MM² AG3 шт.61 13 0 085 034
--0,17-0,5MM²3 шт.61 13 8 727 251
H2*1B - звуковой сигнал, низкая частота
*****
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
02
только в комбинации с
2 POL.1 шт.12 52 7 601 023
--0,75-1,0MM² AG2 шт.61 13 2 471 839
--0,5-1,5MM²2 шт.61 13 8 727 252
H3*1B - звуковой сигнал, высокая частота
*****
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
03
только в комбинации с
2 POL.1 шт.12 52 7 601 023
--0,75-1,0MM² AG2 шт.61 13 2 471 839
--0,5-1,5MM²2 шт.61 13 8 727 252
H6*1B - звуковой генератор HKL
*****
*****
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
042 POL.1 шт.61 13 6 925 634
--0,2-0,35 MM² AG2 шт.61 13 0 056 962
--0,17-0,5MM²2 шт.61 13 8 727 251
K5*2B - размыкающее реле
электровентилятора
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
05
только в комбинации с
1 шт.61 13 9 207 914
--0,5-1,0 MM² AG2 шт.61 13 0 085 060
--0,5-1,5MM²2 шт.61 13 8 727 252
K5*1B - размык.реле электровентилятора
*****
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
052 POL.1 шт.12 52 7 543 313
--0,17-0,5MM²1 шт.61 13 8 727 251
--0,5-1,5MM²1 шт.61 13 8 727 252
--0,5-0,75MM² AG1 шт.12 52 0 056 374
--0,25-0,35MM² AG1 шт.12 52 0 056 954
M157*1B - электродвигатель привода
регулировки наклона рулевой колонки
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
154 POL.1 шт.61 13 6 901 832
--0,5-1,0 MM² SN2 шт.61 13 0 056 370
--0,2-0,35 MM² AG2 шт.61 13 0 056 962
--0,17-0,5MM²2 шт.61 13 8 727 251
--0,5-1,5MM²2 шт.61 13 8 727 252
M17*1B - привод подъемно-сдвижного люка
*****
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
176-POL.1 шт.61 13 9 149 190
--0,2-0,35 MM² AG1 шт.61 13 0 056 962
--1,5-2,5 MM² AG1 шт.61 13 0 070 576
--1,5-2,5MM²1 шт.61 13 8 727 250
--0,17-0,5MM²1 шт.61 13 8 727 251
M176*1B - сервопривод лючка топливного
бака
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
194-POLIG1 шт.12 52 7 549 033
--0,5-1,5MM²4 шт.61 13 8 727 252
--0,5-0,75MM² AG4 шт.12 52 0 056 374
