Каталог BMW

Модель G12

Детали узла

G12→750LiX 4.4→седан
N63R
Россия

Группа 61. Общее э/оборудование автомобиля

Узел 61.6370. Штекерное соединение X5*1B->X7*3B

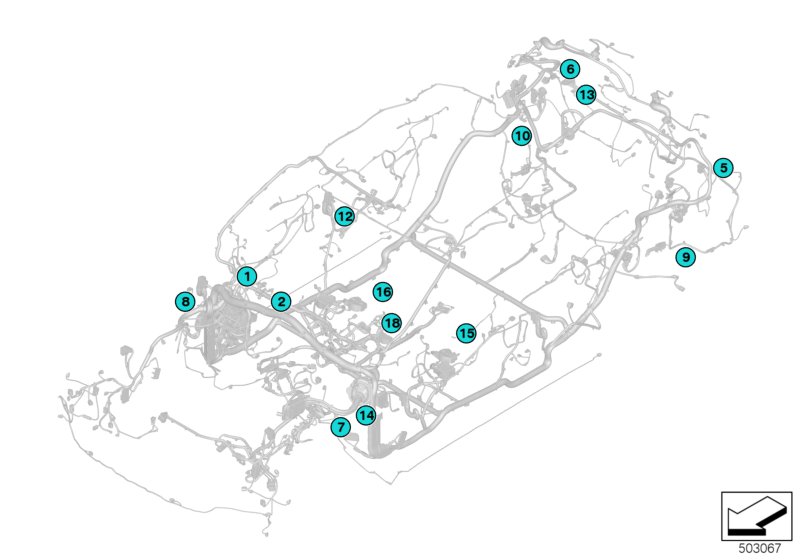

Узел 61_6370
Внимание:
Детали, указанные в "использовать только
в сочетании с", не требуют
обязательного заказа, они служат для
информации и могут быть заказаны
при необходимости.
Все указанные ниже корпуса вилок/
гнезд разъемов приводятся в качестве
примера
обзора установки с условными
обозначениями. Точное место
установки для соответствующего
транспортного средства необходимо
уточнять
в системе "AIR".
X5*1S - соединительный разъем двери
переднего пассажира
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
01
только в комбинации с
39-POLIG1 шт.61 13 9 221 022
--1,0-2,5 MM² AG2 шт.61 13 0 056 944
--0,5-0,75 QMM AG3 шт.61 13 0 070 562
--0,2-0,35 QMM AG25 шт.61 13 0 070 578
--1,5-2,5MM²2 шт.61 13 8 727 250
--0,17-0,5MM²25 шт.61 13 8 727 251
--0,5-1,5MM²3 шт.61 13 8 727 252
X596*1B - высоковольтный
предохранительный штекер
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
131 шт.61 13 9 284 294
--0,5-1,5MM²4 шт.61 13 8 727 252
--0,5-0,75MM² AG4 шт.12 52 0 056 374
X6*1B - диагностический разъем
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
14
только в комбинации с
16 POL. OBD1 шт.61 13 9 335 261
--0,5-1,0 MM² AU2 шт.61 13 0 056 950
--0,22-0,35MM² AU9 шт.61 13 0 056 951
--0,17-0,5MM²9 шт.61 13 8 727 251
--0,5-1,5MM²2 шт.61 13 8 727 252
X7*3B - разъем USB
№НаименованиеДополнениеДля заказаНомерНачалоОкончаниеКППРуль
184 POL.1 шт.61 13 2 359 994
