Группа 54. Люк с под.-сдв. крышкой и скл. верх

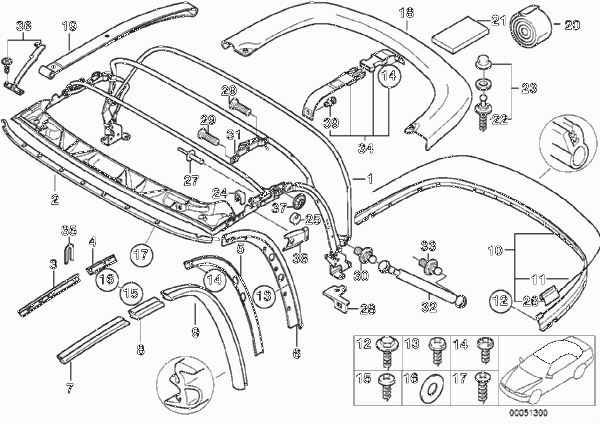

Узел 54.0194. Складной верх дополнительные элементы

№	Наименование	Дополнение	Для заказа	Номер	Начало	Окончание	КПП	Руль
01	Каркас складного верха		1 шт.	54 31 8 397 648
02	Обойма Пд		1 шт.	54 31 8 398 922
03	Направляющая Л Пд		1 шт.	54 31 8 397 651
03	Направляющая П Пд		1 шт.	54 31 8 397 652
04	Направляющая Л Ср		1 шт.	54 31 8 397 653
04	Направляющая П Ср		1 шт.	54 31 8 397 654
05	Направляющая Л Зд		1 шт.	54 31 8 397 655
05	Направляющая П Зд		1 шт.	54 31 8 397 656
06	Крепежный уголок Л		1 шт.	54 31 8 398 765
06	Крепежный уголок П		1 шт.	54 31 8 398 766
07	Направляющая стекла Л Пд		1 шт.	54 31 8 397 657
07	Направляющая стекла П Пд		1 шт.	54 31 8 397 658
08	Направляющая стекла Л Ср		1 шт.	54 31 8 397 659
08	Направляющая стекла П Ср		1 шт.	54 31 8 397 660
09	Направляющая стекла Л Зд		1 шт.	54 31 8 397 661
09	Направляющая стекла П Зд		1 шт.	54 31 8 397 662
10	Уплотнительная рамка		1 шт.	51 71 8 398 104
11	Упл.прокладка отделения складного верха		1 шт.	51 71 8 397 931
12	Саморез с шестигранной головкой	ST6,3X22-C-Z1	X	07 11 9 916 969
13	Саморез с п/круглой головкой с шайбой		X	54 31 8 398 777
14	Болт Torx с шайбой	ISA M5X10	X	54 31 8 234 675
14	Болт Torx с шайбой	ISA M5X10	X	07 14 9 128 051
14	Болт Torx с шайбой	ISA M5X12	X	54 31 8 234 676
14	Винт с полукруглой плоской головкой	M5X10	X	54 31 8 398 772
15	Болт Torx с шайбой	ISA M5X8	X	54 31 8 234 668
15	Винт с полукруглой плоской головкой	M5X8	X	54 31 8 398 778
16	Распорная шайба	1.0MM	X	54 31 8 398 779
16	Распорная шайба	0.5MM	X	54 31 8 411 129
17	Винт с плоской головкой	KREUZSCHLITZ	X	54 31 8 398 781
18	Брезент	SCHWARZ	1 шт.	54 31 8 399 501		06.1997
18	Брезент	SCHWARZ	1 шт.	54 31 8 410 047		02.1999
18	Брезент	GRAUBEIGE	1 шт.	54 31 8 399 502		02.1999
18	Брезент только в комбинации с	SCHWARZ	1 шт.	54 31 8 412 054		02.1999
18	Брезент только в комбинации с	GRAUBEIGE	1 шт.	54 31 8 412 055		02.1999
--	Шаровой палец	ST4,2X16MM	4 шт.	51 16 8 412 059		02.1999
18	Брезент	SCHWARZ	1 шт.	54 31 8 412 054	02.1999
18	Брезент	GRAUBEIGE	1 шт.	54 31 8 412 055	02.1999
19	Натяжной ремень Л Зд		1 шт.	54 31 8 401 635
19	Натяжной ремень П Зд		1 шт.	54 31 8 401 636
19	Натяжные ремни Пд		1 шт.	54 31 8 410 027

соединительный элемент между обтяжкой

складного верха и дугой рамы скл.верха

*****

№	Наименование	Дополнение	Для заказа	Номер	Начало	Окончание	КПП	Руль
20	Липкая лента	50M	1 шт.	54 11 2 290 978

соединительный элемент между складным

верхом и отделением для складного верха

№	Наименование	Дополнение	Для заказа	Номер	Начало	Окончание	КПП	Руль
20	Бутиловая лента Terostat 81	15X1,5MMX10 M	1 шт.	83 19 0 153 321

№	Наименование	Дополнение	Для заказа	Номер	Начало	Окончание	КПП	Руль
21	Фетровая полоска	40X70X0,8MM	X	65 77 1 377 052		06.2002
21	Комплект войлочная полоска самоклеящ.		X	51 45 2 353 024		06.2002
21	Комплект суконных аппликаторов	SET	X	52 20 7 276 398		06.2002
22	Шаровой палец		4 шт.	51 16 8 399 079		02.1999
22	Шаровой палец	ST4,2X16MM	4 шт.	51 16 8 412 059		02.1999
23	Ремонтный комплект брезентового верха состоит из кнопки сферического винта		1 шт.	54 31 8 401 804		02.1999
23	Ремонтный комплект брезентового верха состоит из кнопки сферического винта		2 шт.	54 31 8 412 057	02.1999
24	Упор	SCHWARZ	4 шт.	54 31 8 401 022
25	Упор	SCHWARZ	2 шт.	54 31 8 407 595
26	Защитный колпак		2 шт.	51 71 8 401 844
27	Ремкомпл.закл./доп.элементов рамы верха состоит из заклепки шайбы		1 шт.	54 31 8 407 994
28	Кронштейн разъема		1 шт.	54 31 8 407 750

Для автомобилей с

Складной верх с э/гидравлич.приводом

№	Наименование	Дополнение	Для заказа	Номер	Начало	Окончание	КПП	Руль
29	Болт Torx с шайбой	ISA M5X8	2 шт.	54 31 8 234 668
30	Шаровой палец	M10X1 , D13	1 шт.	41 21 8 411 130
31	Микровыключатель складного верха		1 шт.	54 34 8 407 250
